應用
•納米材料的特性測試：石墨烯、納米線
•有機材料特性測試：電子墨水、印刷電子技術
•能量與效率特性測試：LED/AMOLED、太陽能電池、電池、DC-DC轉換器
•分立半導體器件的特性測試：電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等
•傳感器的測試：電阻率、霍爾效應
技術指標
電壓精度
|
電壓 |
源 |
測量 |
||
|
量程 |
分辨率 |
準確度±（%rdg.+volts） |
分辨率 |
準確度±（%rdg.+volts） |
|
300mV |
30uV |
0.1%±300uV |
30uV |
0.1%±300uV |
|
1V |
100uV |
0.1%±1mV |
100uV |
0.1%±1mV |
|
3V |
300uV |
0.1%±2mV |
300uV |
0.1%±2mV |
|
10V |
1mV |
0.1%±3mV |
1mV |
0.1%±3mV |
|
30V |
3mV |
0.1%±5mV |
3mV |
0.1%±5mV |
|
50V |
5mV |
0.1%±10mV |
5mV |
0.1%±10mV |
電流精度
|
電流 |
源 |
測量 |
||
|
量程 |
分辨率 |
準確度±（%rdg.+volts） |
分辨率 |
準確度±（%rdg.+volts） |
|
100nA |
10pA |
0.1%±0.1nA |
10pA |
0.1%±0.1nA |
|
1uA |
100pA |
0.1%±1nA |
100pA |
0.1%±1nA |
|
10uA |
1nA |
0.1%±5nA |
1nA |
0.1%±5nA |
|
100uA |
10nA |
0.1%±50nA |
10nA |
0.1%±50nA |
|
1mA |
100nA |
0.1%±300nA |
100nA |
0.1%±300nA |
|
10mA |
1uA |
0.1%±5uA |
1uA |
0.1%±5uA |
|
100mA |
10uA |
0.1%±20uA |
10uA |
0.1%±20uA |
|
1A |
100uA |
0.1%±2mA |
100uA |
0.1%±2mA |
|
6A |
600uA |
0.1%±5mA |
600uA |
0.1%±5mA |
|
10A |
1mA |
0.1%±10mA |
1mA |
0.1%±10mA |
|
30A |
3mA |
0.1%±20mA |
3mA |
0.1%±20mA |
|
50A |
5mA |
0.1%±50mA |
5mA |
0.1%±50mA |
|
100A |
10mA |
0.1%±100mA |
10mA |
0.1%±100mA |
直流Z大輸出功率和源/阱限值：
|
電壓 |
電流 |
|
300 W，Z大 |
300W，Z大 |
|
±10 V @ ±30.0 A |
± 6.0A @ ± 50 V |
|
±30 V @ ±10.0A |
±10.0A @ ± 30V |
|
±50V @ ±6.0A |
± 30 A @ ± 10 V |
|
四象限輸出或吸入操作。 |
四象限輸出或吸入操作 |
脈沖Z大輸出功率（源/肼）：
|
Z大電流限制 |
Z大脈寬 |
Z大占空比 |
|
6A@50V |
DC |
100% |
|
10A@30V |
DC |
100% |
|
30A@10V |
DC |
100% |
|
100A@50V |
500uS |
0.1% |
|
50A@50V |
3mS |
1% |
|
30A@50V |
5ms |
3% |
|
10A@50V |
20ms |
10% |
|
100A@30V |
1mS |
1% |
|
50A@30V |
5mS |
3% |
|
30A@30V |
10ms |
5% |

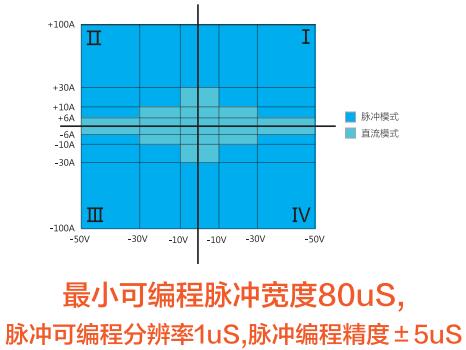

最小可編程脈沖寬度80US,脈沖可編程分辨率1uS,脈沖編程精度±5uS
|
源限度 |
Z大直流功率300W，Z大脈沖功率5000W，四象源/阱模式 |
|
過量程 |
105%量程，源和測量 |
|
穩定負載電容 |
<22NF |
|
寬帶噪聲（20MHz） |
30mV RMS(典型值)，<100mV Vp-p (典型值) |
|
FORCR HI和SENSE HI Z大壓差 |
3V |
|
FORCR LO和SENSE LO Z大壓差 |
3V |
|
輸出特性 |
輸出阻抗1KΩ,輸出電壓偏移<5mV |
|
輸出電纜特性 |
Z大阻抗15mΩ |
|
Z大采樣速率 |
250000S/s |
|
IO接口及觸發 |
輸入/輸出IO,Z大電壓5V,支持外部觸發，觸發極性可配置 |
|
通信接口 |
RS-232,GPIB,以太網 |
|
輸入電源 |
AC100-240V, 50/60Hz |
|
工作溫度 |
25±10℃ |
|
尺寸 |
機箱輪廓尺寸寬482x高88x深540mm 不包含腳墊 |
|
保質期 |
1年 |
高精度30A直流大電流源表訂貨信息
