名稱

參數單位

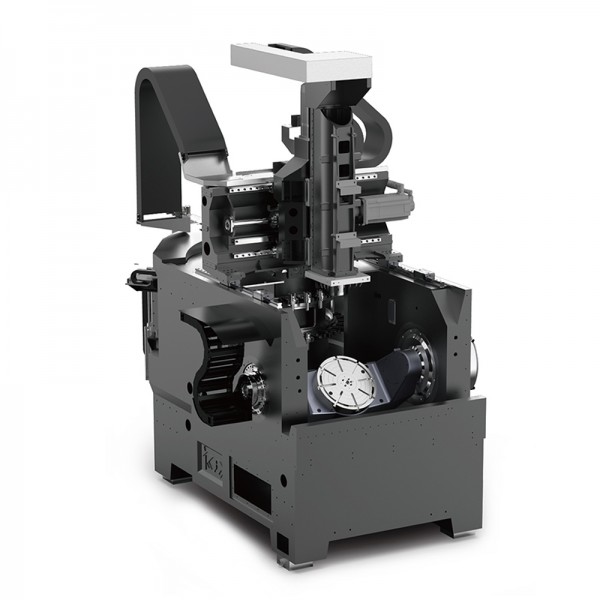

KMC800S U

加工范圍

工件*大回轉直徑 mm
工作臺直徑 mm
工件*大重量kg

Φ1100
800 ×630
1400

行程

X / Y / Z軸移動量 mm
A軸回轉范圍
C軸回轉范圍
主軸端面到工作臺的距離 mm

800 / 800 / 550
-130° ～+130°
未限制
115～665

刀具主軸

*大扭矩S1 / S6（25%）Nm
*高轉速 rpm
額定功率 kw
刀 柄
刀具中心出水
主軸定向
定位鎖緊

84/125//84/125▲//141/186▲
14000//18000▲//10000▲
30//30▲//26.5▲
HSK- A63
不支持，支持 ▲
支持
不支持

A軸驅動

A軸驅動方式
額定扭矩 Nm

力矩電機雙直驅
5380

C軸驅動

C軸驅動方式
額定扭矩 Nm

力矩電機直驅
1210

*大進給速度

X軸 / Y軸 / Z軸 m / min
A軸 rpm
C軸 rpm

48
20
70

控制分辨率

X軸 / Y軸 / Z軸 mm
C軸

0.0001
0.0001°

全閉環控制

X軸 / Y軸 / Z軸
A軸 / C軸

標配
標配

定位精度

X軸 / Y軸 / Z軸 mm
A軸 / C軸

0.008,0.005 ▲
8,5 ▲

重復定位精度

X軸 / Y軸 / Z軸 mm
A軸 / C軸

0.005,0.003 ▲
5,3 ▲

刀 庫

刀庫容量
*大刀具直徑 mm
*大刀具長度 mm
*大刀具重量 kg

42
Φ80（Φ125相鄰位空）
300
8

附 件 ▲

無線工件測頭 mm
對刀儀 mm

重復精度±0.003
重復精度±0.003

機床重量

整機凈重

約16噸

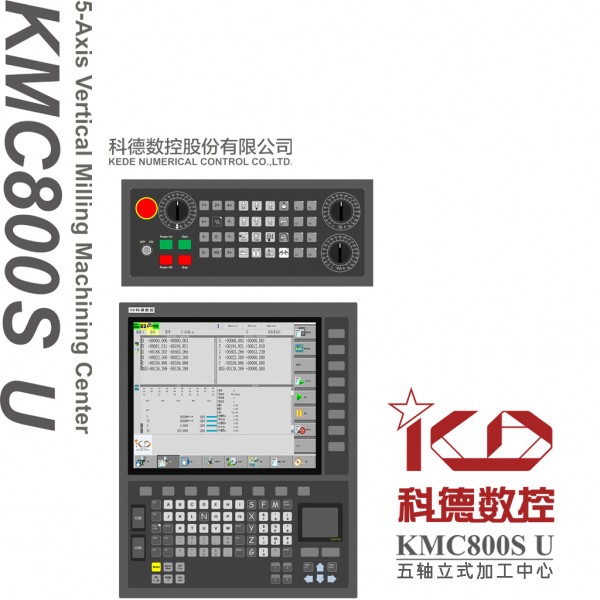

數控系統

供應商
型 號
HMI

科德數控股份有限公司

GNC62總線式數控系統

15寸, 19寸▲
