臺灣通嘉LD7830GR是一款HV啟動反激式PFC控制器，專為L(zhǎng)ED照明設備而設計。它以轉換（TM）模式運行，并集成了安全所需的完整保護，因此它是一種極好的解決方案，可最大限度地減少組件數量。這些使其成為經濟高效的應用的理想選擇。利用HV啟動技術，高功率因數和TM控制，可以有效地最小化啟動時間和電阻器損耗。該電路可輕松實現PF> 0.90，以滿足大多數國際標準要求。通過該IC內置的完整保護，例如過壓保護（OVP），過流保護（OCP），過載保護（OLP），過溫保護（OTP）和短路保護（SCP），它可以實現電路在正常和異常測試中滿足大多數安全要求。



特點

•高壓（600V）啟動電路

•高功率因數反激式PFC控制器

•高效轉換模式操作

•寬UVLO（16VON和7.5 VOFF）

•VCC OVP（過壓保護）

•OLP（過載保護）

•OCP（逐周期電流限制）Vcs = 0.5V

•內部OTP（過溫保護）

•500 / -800mA驅動能力

•內部OTP功能



 應用

•LED電源

•反激式PFC電源

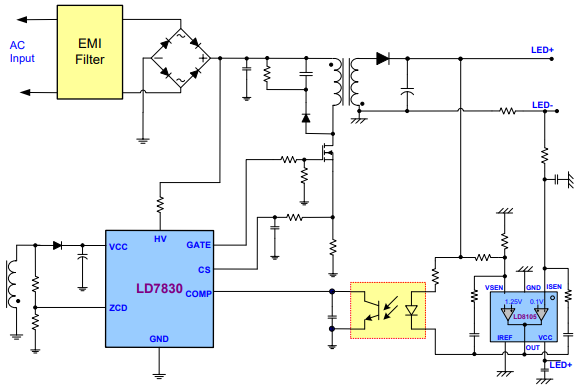

電路圖

電源對照表
