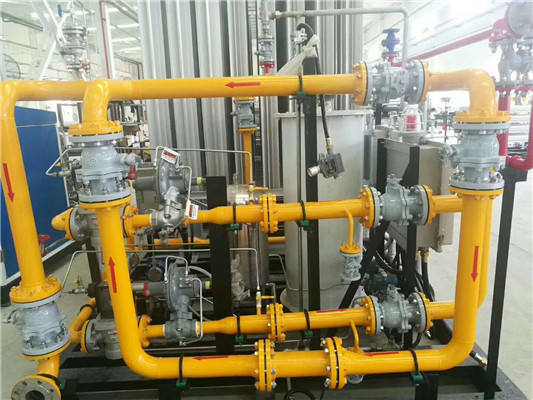

LNG站調壓計量撬是根據LNG儲備站的特殊工況進行設計與制作的成套設備。由閥門，過濾器，調壓器，流量計，切斷閥，安全放散閥，加臭機等主要部件組成，為下游提供可靠穩定的供氣，適用于LNG儲蓄汽化后的常溫氣體或管網輸送調壓的調壓計量。
LNG計量撬與BOG的調壓及計量設計了精妙的一體撬裝結構，雙進口管路，集中放散，雙出口管路，簡化了現場施工的強度。

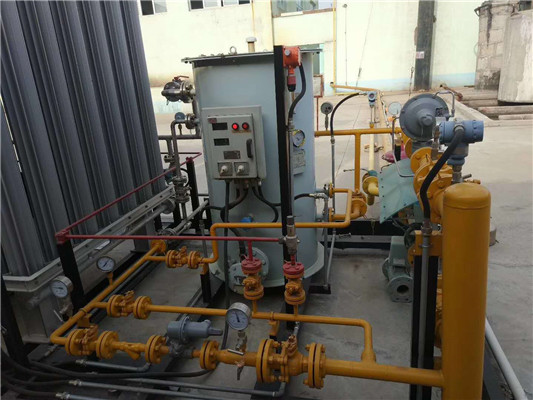

LNG調壓站控系統主要由液態LNG貯槽，空溫式氣化器，調壓器和加藥加臭（選 配）四部分構成，通過不銹鋼波紋管和管道串聯連接，管道上設置壓力表和安全閥，然氣出口管道前端可設置加藥，加臭裝置。
LNG氣化調壓撬裝的優點：氣化，調壓，加臭設計于一體，結構緊湊，移動靈活，供氣迅速，系統安全穩定，使用方便，特別適用于中小型工業用戶LNG瓶組供氣單獨使用和突發情況下臨時需要較長時間穩定供氣的用戶或作為燃?xì)夤緭屝薰芫W(wǎng)時的應急設備。
技術參數：
介質：LNG，NG ，LPG等
工作壓力：0.6-1.6Mpa
供氣能力：50-50000Nm3/h
LNG氣化站主要設備的特性 ：
1，LNG場站的工藝特點為“低溫儲存、常溫使用”。儲罐設計溫度達到負196（攝氏度LNG常溫下沸點在負162攝氏度），而出站天然氣溫度要求不低于環境溫度10攝氏度。
2，場站低溫儲罐、閥門和管件的保冷性能要好。
3，LNG站內低溫區域內的設備、管道、儀表、閥門及其配件在低溫工況條件下操作性能要好，并且具有良好的機械強度、密封性和抗腐蝕性。
4，氣化設備在普通氣候條件下要求能抗地震，耐臺風和滿足設計要求，達到最大的氣化流量。
5， 根據LNG氣化站的規模選擇調壓裝置。通常設置2路調壓裝置，調壓器選用帶指揮器、超壓切斷的自力式調壓器。
計量采用渦輪流量計。加臭劑采用四氫噻吩，加臭以隔膜式計量泵為動力，根據流量信號將加臭劑注入燃?xì)夤艿乐小?/span>
