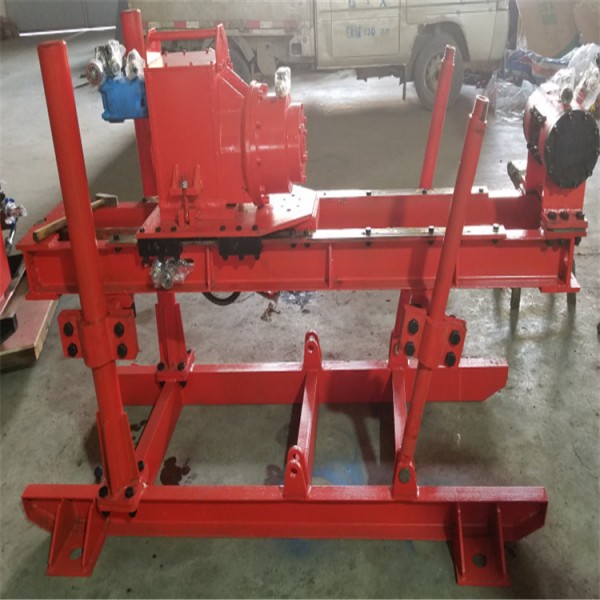

點擊圖片查看大圖
鉆機的特點是：1、動力頭全液壓組合式鉆機。分體積木式結構，方便井下運輸、移位、安裝。 2、獨特的液壓系統，雙泵、液壓卡盤，液壓夾持器夾卸鉆桿，安全，方便，省力。3、鉆機由液壓泵站、動力頭、機架、操作臺、立柱支承等部件組成，工作時用、壓油管聯接，遠離井口操作，安全。4、液壓系統設計成熟、簡單、可靠，容易掌握，發生故障時便于分析解決。5、雙立柱或四立柱支承，一次錨固可鉆多孔，重量輕，效率、，適用性強。
|
項目 |
單位 |
型 號 |
||
|
ZDY-1250 |
||||
|
鉆 機 主 機 |
鉆孔深度 |
m |
200 |
|
|
開孔直徑 |
Mm |
Φ85、Φ115 |
||
|
終孔直徑 |
mm |
Φ65、Φ75 |
||
|
鉆桿直徑 |
mm |
Φ50 |
||
|
鉆孔傾角 |
° |
-90～+90 |
||
|
輸出轉速 |
r/min |
80/170 |
||
|
輸出扭矩 |
N·m |
1250/600 |
||
|
推力 |
KN |
60 |
||
|
起拔力 |
KN |
45 |
||
|
正常進給速度 |
m/min |
0～1.5 |
||
|
錨固力 |
KN |
80×4 |
||
|
主機外型尺寸 |
mm |
2260×1000×1400 |
||
|
主機重量 |
Kg |
≈1000 |
||
|
泵 站 |
小泵出油調定工作壓力 |
MPa |
15 |
|
|
大泵出油調定工作壓力 |
MPa |
14 |
||
|
工作介質 |
|
46?？鼓ヒ簤河?/p> |
||
|
油箱有效容積 |
L |
90 |
||
|
外型尺寸 |
mm |
1550×760×756 |
||
|
重量 |
Kg |
460 |
||
|
操 縱 臺 |
旋轉壓力（反轉） |
MPa |
13 |
|
|
旋轉壓力（正轉） |
MPa |
12 |
||
|
推進壓力 |
MPa |
14 |
||
|
外型尺寸 |
mm |
1145×610×1135 |
||
|
重量 |
Kg |
160 |
||
|
電 動 機 |
電動機型號 |
|
YBK2-180L-4 |
|
|
電動機功率 |
KW |
22 |
||
|
電動機電壓 |
V |
380/660 |
||
|
整機重量 |
Kg |
1600 |
||
